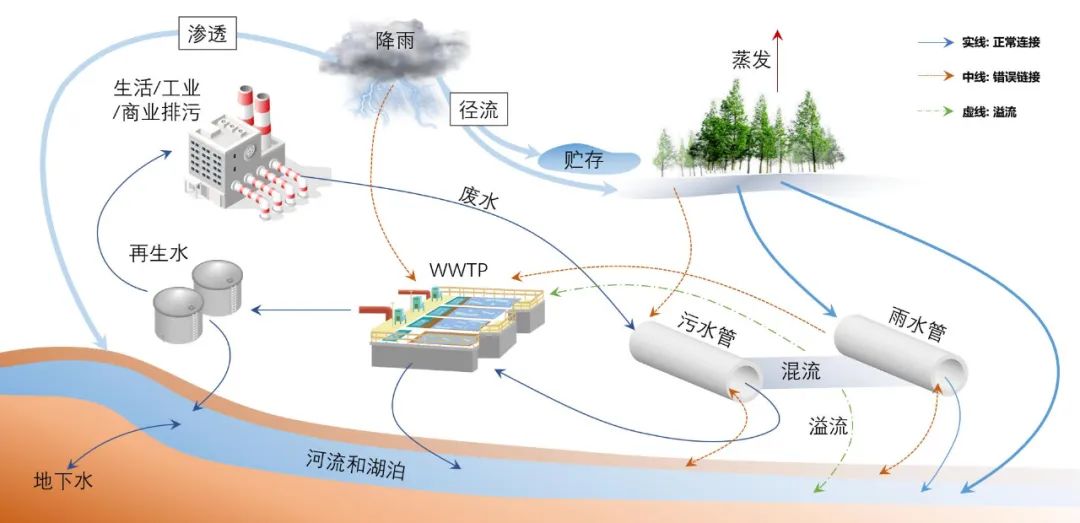

目前“厂-网-河”项目中搭建的模型多采用MIKE HYDRO River、MIKE+、WEST对河道、管网、污水厂分别进行概化,并未集成成为一套完整的模型体系。典型的城市厂-网-河系统结构如下图所示:
WEST软件中的IUWS模块内置了“厂-网-河”一体化项目中的所有关键元素:流域、河道、管网、污水厂,可以更好的将城市水系统集合成一个成体,应用到厂网河一体化项目中,可以减少相关模型的使用,简化模型的搭建过程,降低模型搭建成本。

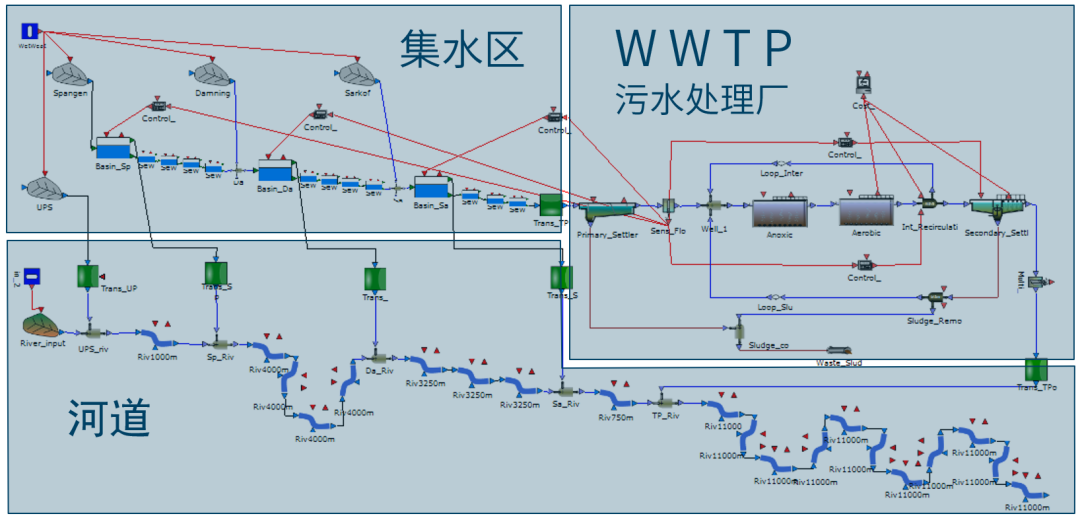

WEST中的IUWS界面
IUWS模块内集合了流域、河道、管网、污水厂、泵站、溢流等多个“厂-网-河”城市水系统中的重要元素,可对降雨产汇流、流域分流特征、河道、管道的水量交互、污水厂厂前溢流、污水厂运行调度等厂网河相关水资源、水环境项目中重点关注的过程进行模拟,可用于解决相关水系统中的水质、水量问题。
IUWS
IUWS是WEST软件中的一个模块,WEST为用户提供了一个十分便捷的设计平台,用户只需要在节点库中选择相关的单元部件进行连接即可。系统的控制策略也可以通过添加相关的传感器和控制单元来执行,不需要编辑复杂的代码。
另外,数据的导入和结果的查看也十分方便。它可以直接导入含有数据的Excel工作表或用制表符分隔的txt文本文件,并为模拟结果的输出提供方便的绘图环境。
